嘉峪关市四线制超声波液位计guc6非接触式液位计
超声波液位计可采用二线制、三线制或四线制技术，
二线制超声波液位计为：供电与信号输出共用；
三线制超声波液位计为：供电回路和信号输出回路独立，当采用直流24v供电时，可使用一根3芯电缆线，供电负端和信号输出负端共用一根芯线； 四线制超声波液位计为：当采用交流220v供电时，或者当采用直流24v供电，要求供电回路与信号输出回路完全隔离时，应使用一根4芯电缆线。直流或交流供电，具有4~20madc，高低位开关量输出。
测量原理 | 超声波测距 | 外壳 | 不锈钢显示 防静电阻燃塑壳探头 |
测量范围 | 0.4~6 m | 显示 | oled液晶显示屏 |
测量精度 | ±0.5% | 供电 | 18~24vdc |
重复性 | 0.5%读数或1mm | 输出信号 | 4~20ma、200~1000hz、rs485 |
波束角 | 8° | 防爆标志 | ex ib i mb |
显示分辨率 | 1mm | 尺寸 | 探头：法兰φ160mm*高169 mm |
盲区 | 0.4m | 重量 | 约1 kg |

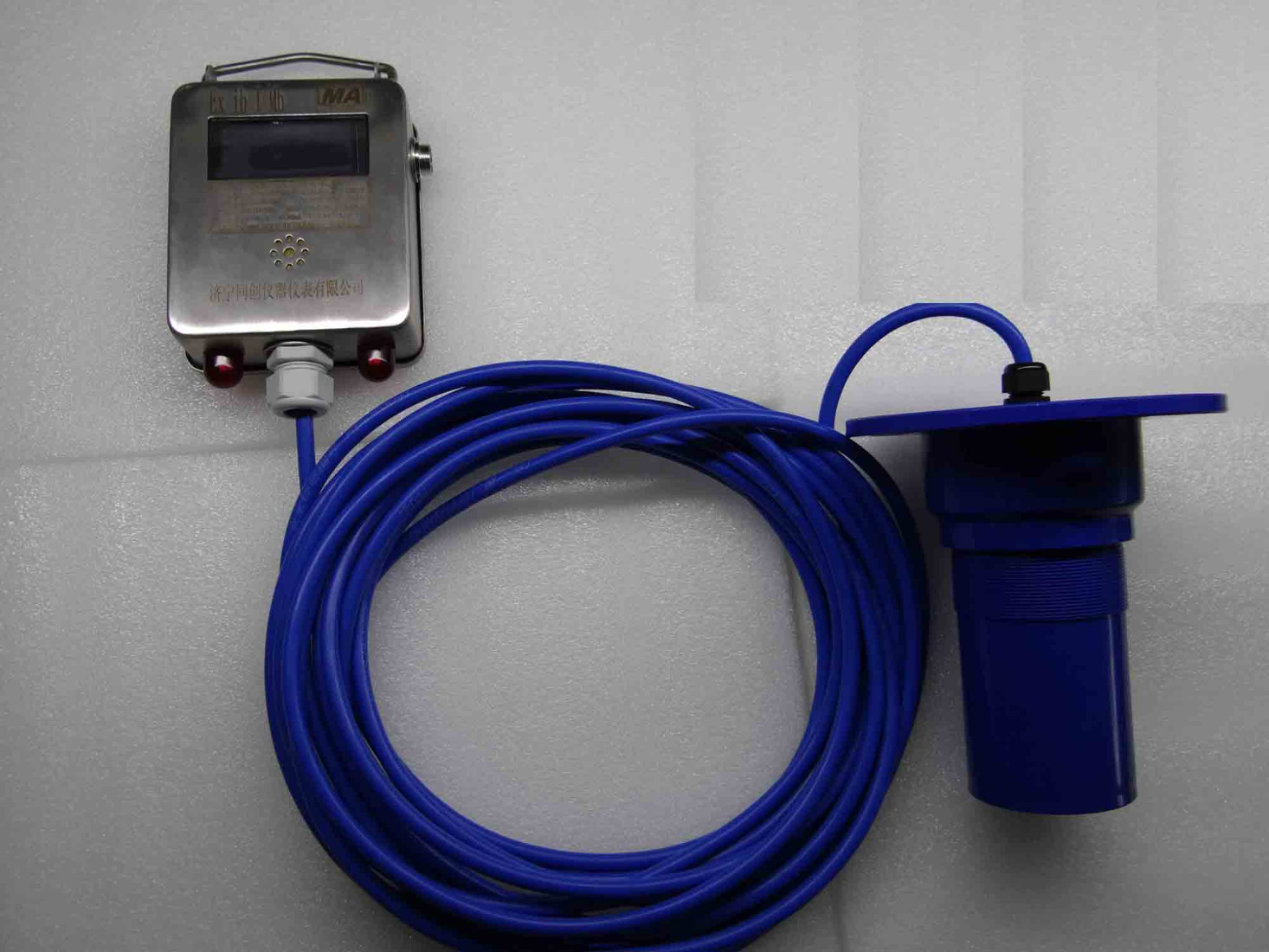

四线制超声波液位计由三部分组成：超声波换能器、处理单元、输出单元。在测量中超声波脉冲由传感器（换能器）发出，声波经液体表面反射后被同一传感器接收或超声波接收器，通过压电晶体或磁致伸缩器件转换成电信号，并由声波的发射和接收之间的时间来计算传感器到被测液体表面的距离。
